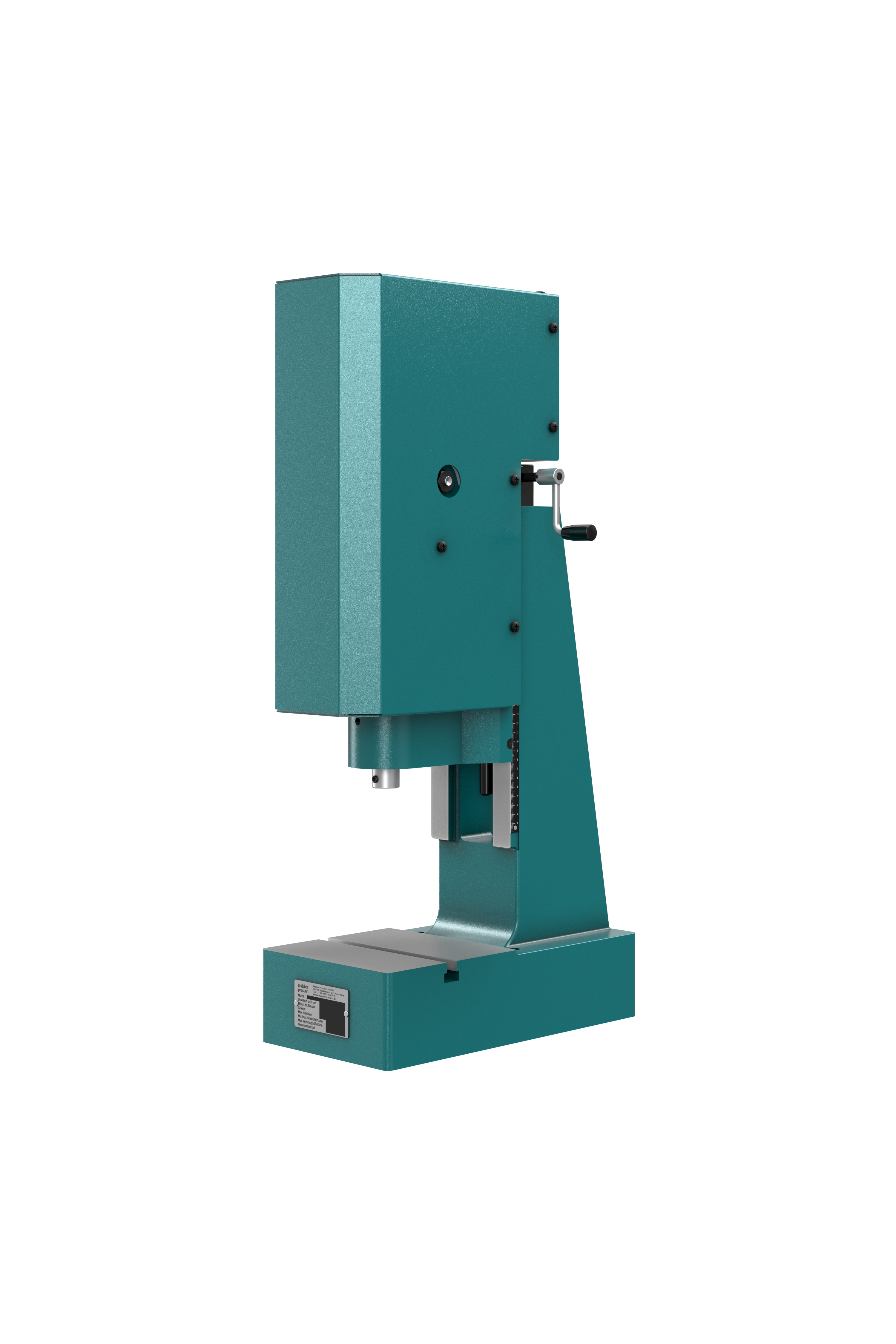

APK 4 L Druckluft- Kniehebel- presse Rundstößel Druckkraft 24kN Hub 40mm Ausladung 130mm Arbeitshöhe 175-330mm
Mäder Pressen
Hand Kniehebelpresse EP 500-40
Druckkraft kN 5,0
Arbeitshub mm 40
Ausladung A mm 63
Arbeitshöhe B mm 40 - 213
Arbeitshöhe mit DP B mm 20 - 197
Tischgröße CxD mm 110 x 65
Nutbreite ähnlich DIN 650 mm 10
Stößelbohrung Ø x Tiefe E mm 10H7 x 25
Stößelbohrung Ø x Tiefe mit DP E mm 10H7 x 25
Stößel Ø F mm 20
Platzbedarf CxG mm 110 x 164
Ständerhöhe K mm 355
Gewicht kg ca. 10
mäder Druckluft-Kniehebelpressen erreichen ihre Nennkraft erst am Ende des Stösselhubs, dem unteren Totpunkt UT. Dabei wird mittels des Kniehebelmechanismus mit einem relativ geringem Luftverbrauch der hohe Arbeitsdruck der Presse erreicht. Wegen des geringen Luftverbrauchs, sind mäder pneumatische Kniehebelpressen nicht nur beim Kauf sondern auch langfristig ökomische Produktionsmittel.
Kniehebelpressen werden eingesetzt, wenn die volle Kraft der Presse nur über einen kurzen Weg am Ende des Arbeitshubs benötigt wird, wie z.B. beim Stanzen, Nieten, Prägen, Kleben etc.
Druckluft -Kniehebelpressen sind in verschiedenen Größen mit einer Druckkraft von 5 kN bis 60 kN und Ausladungen bis 300 mm lieferbar..
Alle mäder Druckluft -Kniehebelpressen sind sowohl als Automationsbaustein oder mit mäder Steuerungen für Einzelarbeitsplätze lieferbar.
Der Standard Rundstößel von mäder pressen zeichnet sich durch hohe Standfestigkeit, geschliffene Oberfläche und präziser Stößelbohrung aus. Werkzeuge können in der Stößelbohrung über eine Inbusschraube sicher fixiert werden. Die Rundstößel von mäder pressen werden grundsätzlich in gehonten Bohrungen oder in präzisen Teflonbuchsen geführt.
Qualitätsmerkmale:
Werkseitig voreingestellter Druckpunkt
Winkelgetriebe zur einfachen Höhenverstellung des Pressenkopfs
Seitlich angebrachtes Maßband zum schnellen Reproduzieren von Einstellungen bei Werkzeugwechsel
Praktisch wartungsfreie doppeltwirkende Zylinder
Geräuscharm: unter 75 dB
