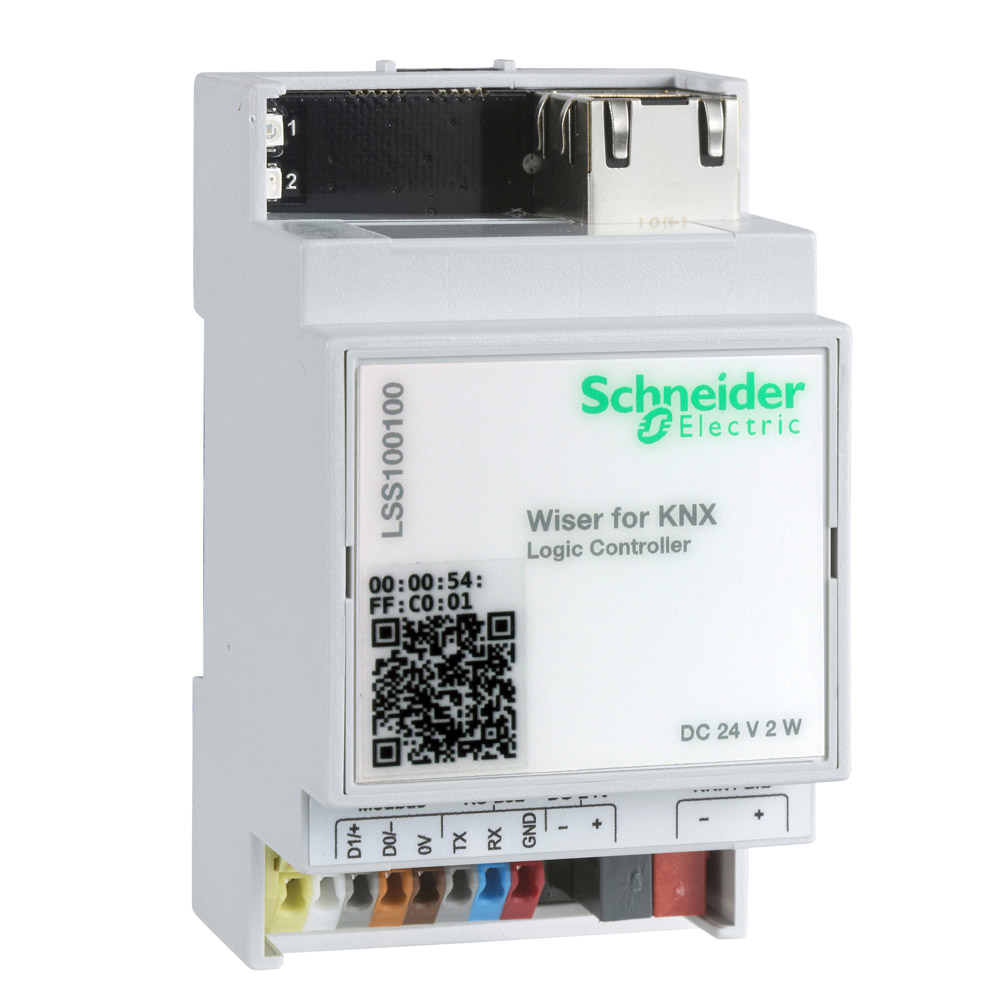

LSS100100 homeLYnk Logic Controller
Schneider Electric Logik Controller für die Steuerung, Visualisierung und Kopplung von KNX und Modbus Anlagen. HomeLYnk kann genutzt werden: -als Userinterface für die Anzeige und Steuerung von relevanten Informationen auf PCs und mobilen Endgeräten. als Gateway für die Kommunikation zwischen verschiedenen Produkten und Netzwerken. als Datenspeicher, zum Analysieren von Daten und zum Versenden und Exortieren der Daten (z.b. als .csv). als Logik Controller. Funktionen: -Logikfunktionen. WEB SCADA Visualisierung für PC und mobile Geräte. Systemübergreifendes Gateway zwischen KNX und Modbus RTU/TCP. Integration von Geräten über RS-232 (IR, AV). Termin- und Zeitsteuerung. Integration von Web-Kamera. Datenlogger mit Trenddarstellung. BACnet Server (150 Datenpunkte). Modbus (10 Teilnehmer). Login Visualisierung (8 Benutzer). Spannungversorgung: 24V DC. Leistungsaufnahme: 2 W. Anzeigeelemente: LED-Anzeige 1: Grüne LED (CPU last). LED-Anzeige 2: Güne LED (Betrieb) oder rote LED (Reset). Bedienelemente: 1x Reset Taster. Schnittstellen: 1x KNX, 1x RJ45 Ethernet 10/100 MBit/s, 1x RS-485 (incl. Polarisierungswiderstand 47 k Ohm, keine Terminierung), 1x RS-232, 1x USB 2.0. Klemmen: KNX: Busklemme 2x0,8 mm. Spannungsversorgung: 0,5 mm² - 1,5 mm². Serielle Schnitstellen: 0,5 mm² - 1,5 mm². Betrieb: -5 GradC to +45 GradC. Abmessungen: 90x52x58 mm (HxBxT). Gerätebreite: 3 TE, ca. 54 mm.
